staruml软件

staruml软件是一款免费且完全开放源码的实用软件,非常适合编程人员使用,能轻松的绘制UML类图,免费提供例图、类图、序列图、状态图等多种UML图类型,满足大家对绘制的个性化需求。staruml中文版已将全部界面汉化为简体中文,无论是理解还是使用都会更加的方便、快捷,有效提高项目开发效率。

staruml的专业性非常强,是一款适合编程人员使用的uml类图绘制工具,操作简单易上手,轻松建立您所需要的UML图。StarUML是软件工程uml画图必备工具,这个版本是免安装的。方便快捷无需安装。

【staruml功能介绍】

1、这是一个复杂的软件建模工具,旨在支持敏捷和简洁的建模;

2、全中文操作界面,界面清爽简洁,使用方便容易上手;

3、可绘制9款UML图,满足大家的各种绘制需求;

4、StarUML是开源并且免费的软件,所以功能统统免费;

5、具有发展快、灵活、可扩展性强等特性。

staruml软件下载

【staruml安装方法】

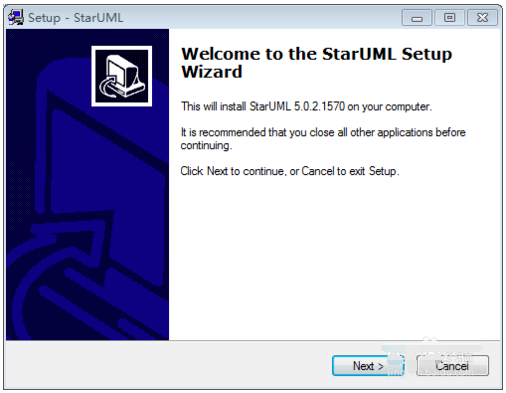

在本站下载并解压最新的StarUML安装包,双击打开.exe文件,点击Next

staruml软件下载

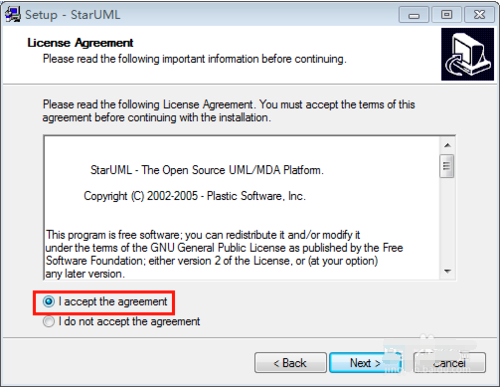

对许可证协议选择我接受后点击Next

staruml软件下载

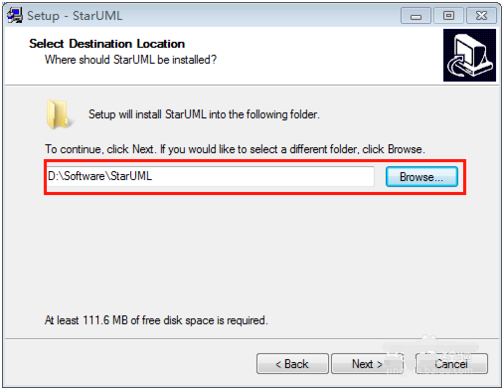

选择合适安装位置后点击安装

staruml软件下载

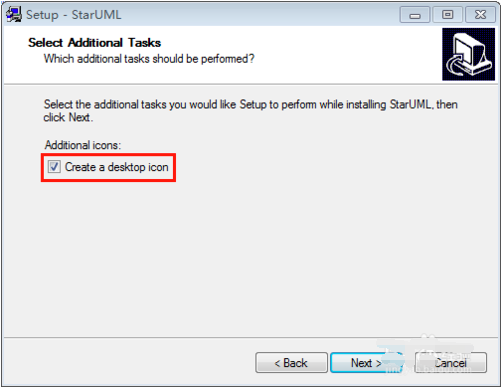

若需要创建桌面快捷方式,勾选下图红框所示内容。

staruml软件下载

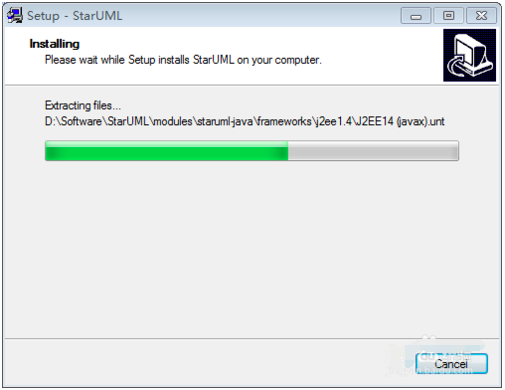

进度条结束后安装完成

staruml软件下载

【staruml使用方法】

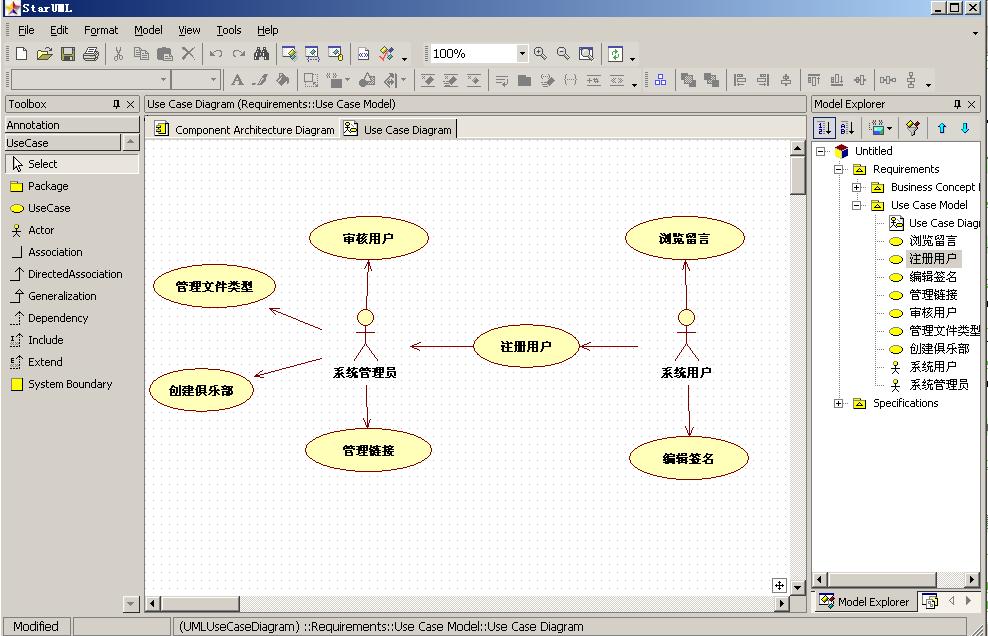

1、用例图: usecase

staruml软件下载

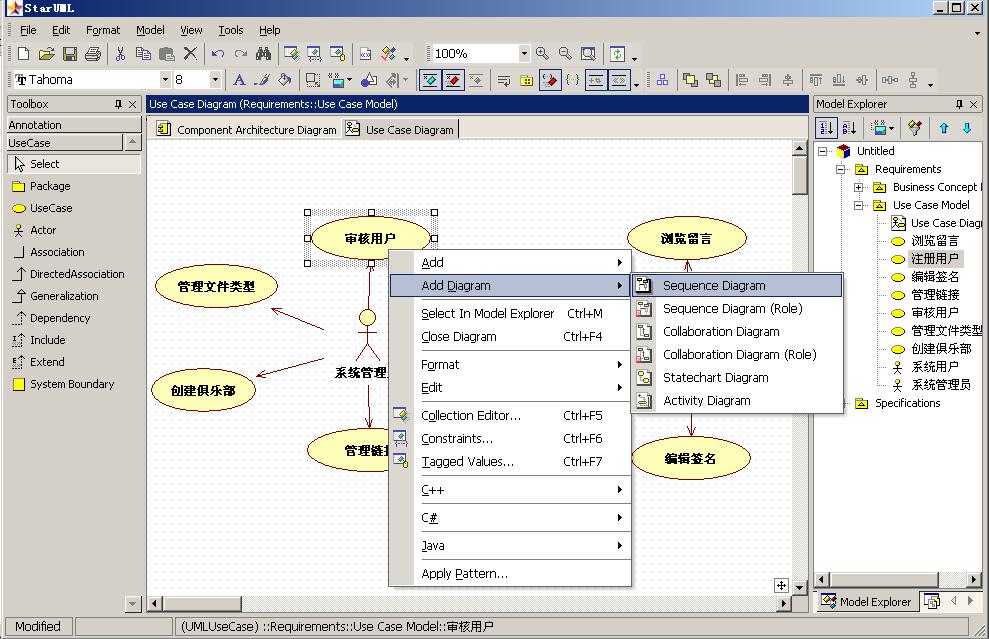

2、生成时序图,协作图,活动图等

staruml软件下载

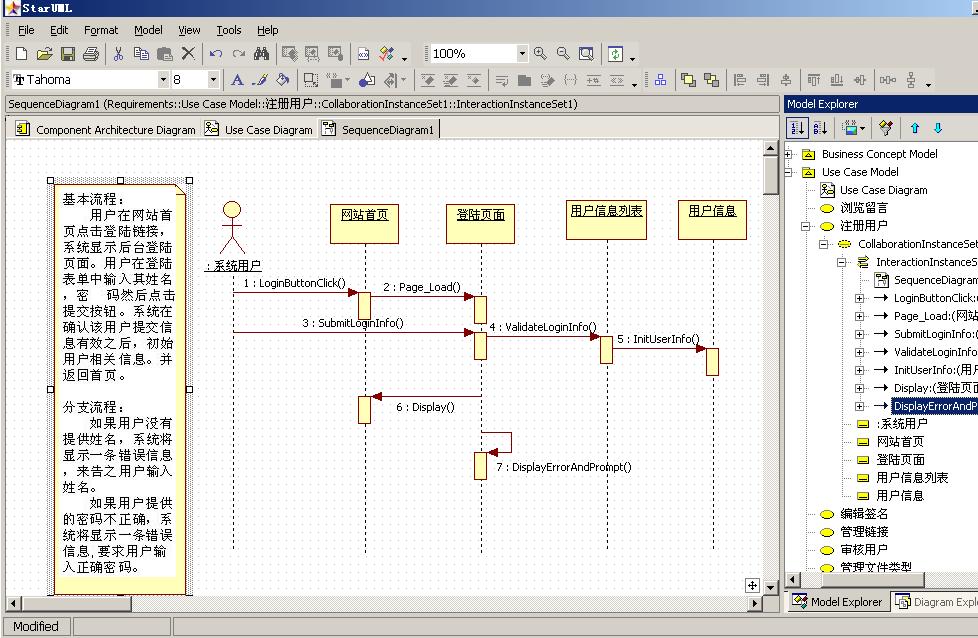

3、生成的时序图

staruml软件下载

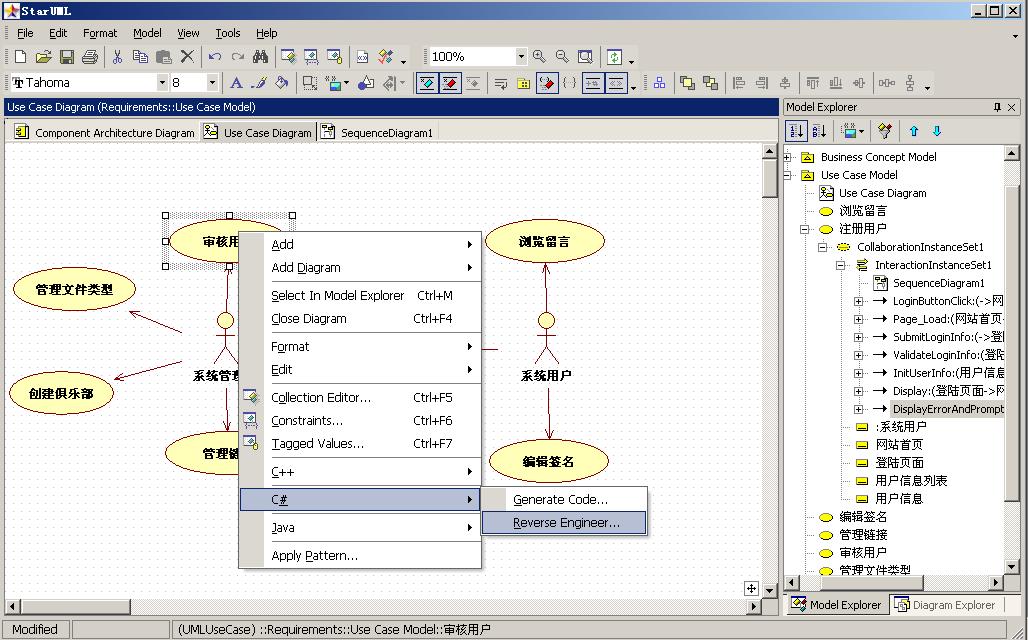

4、反向工程以及生成代码:

staruml软件下载

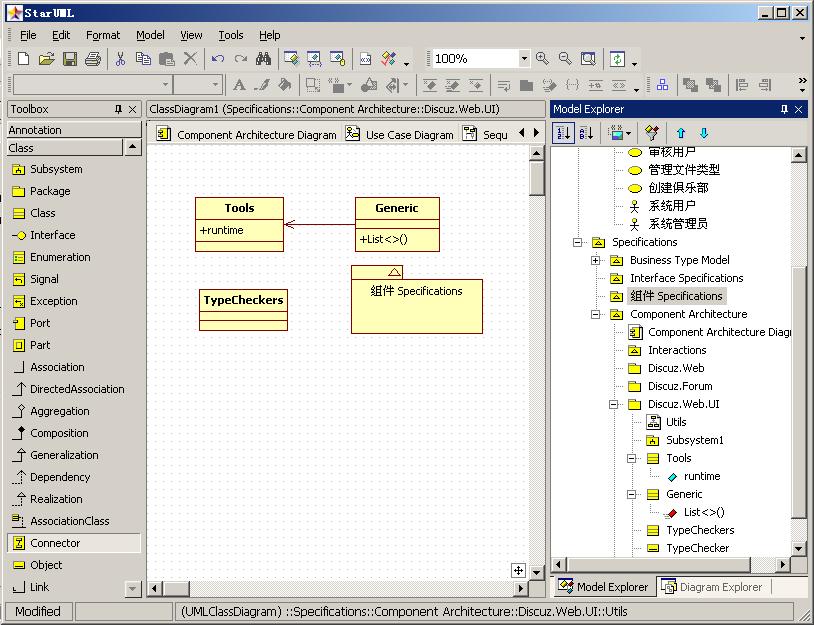

5、类图

staruml软件下载

staruml软件下载

【staruml常见问题】

如何使用staruml画用例图?

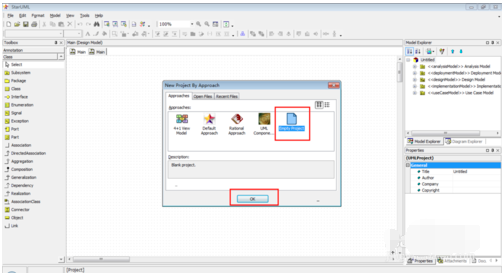

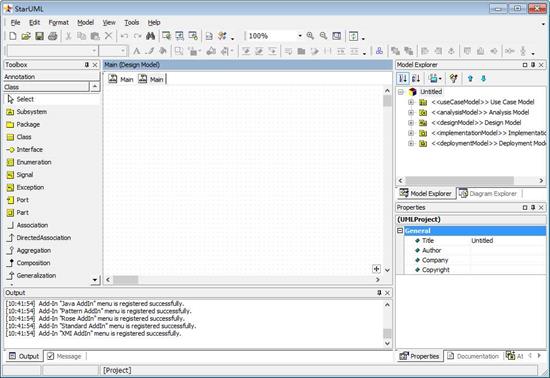

打开StarUML软件,界面如下。选择“Empty Project”,单击OK。

staruml软件下载

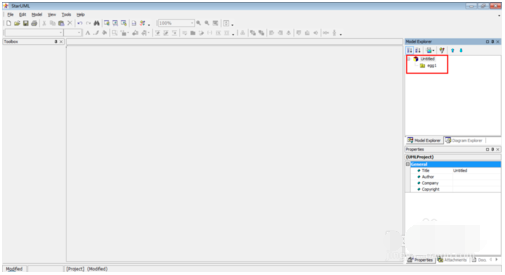

右键单击界面中的“Untitled”,选择"Add"》“Model”,命名为egg1。

staruml软件下载

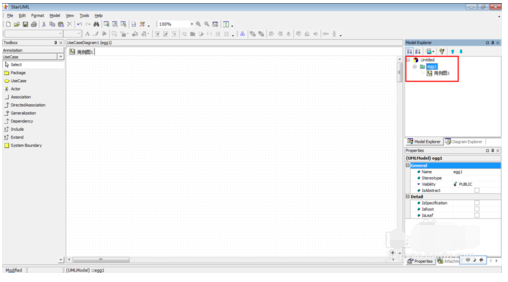

右键单击egg1,选择“Add Diagram”》“Use Case Diagram”,创建了一个用例图,命名为“用例图1”。

staruml软件下载

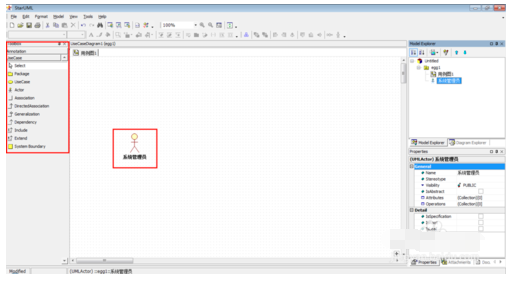

点击左边工具栏中的工具,直接在右边空白处单击即可画出相应图形,并且可以为图形命名。

staruml软件下载

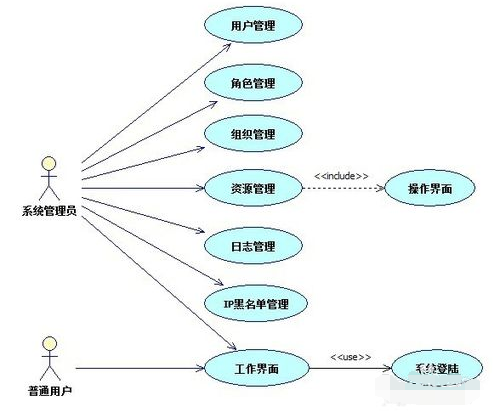

右键单击所画图形,可以设置图形的属性。下面是我画的用例图。

staruml软件下载

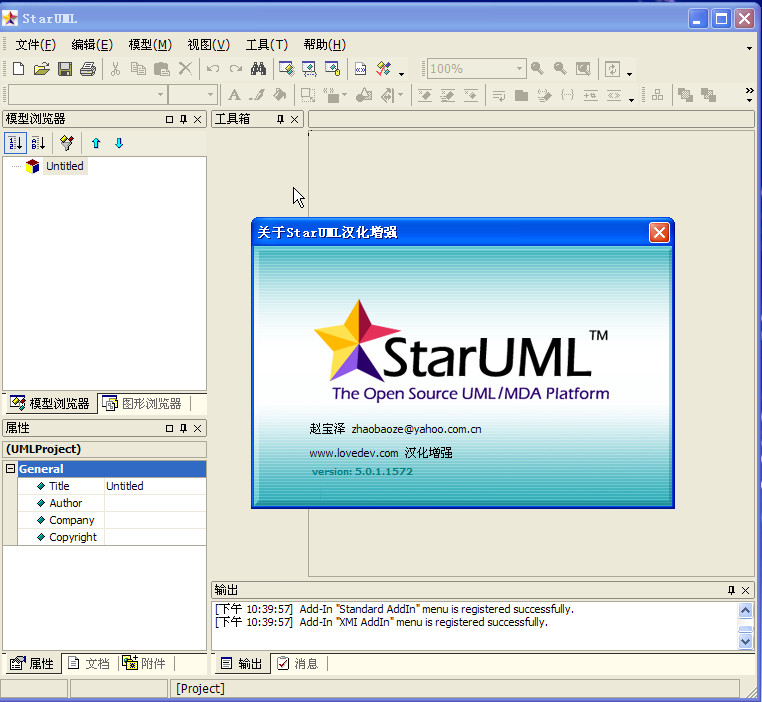

staruml怎么设置中文?

StarUML汉化文件使用方法很简单,下载解压后直接将下面文件都覆盖到安装目录下即可实现汉化。

CppAddIn.dll

CSharpAddIn.dll

Generator.dll

JavaAddIn.dll

OptMgr.dll

PatternAddIn.dll

StarUML_CN.exe

XMIAddIn.dll

staruml怎么画顺序图?

1、首先确定功能的主功能场景;

2、找出系统中的参与者;

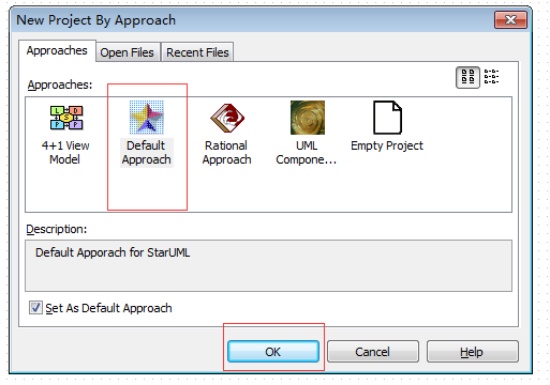

3、建立项目 ,打开starUML,选择默认工程 ;

staruml软件下载

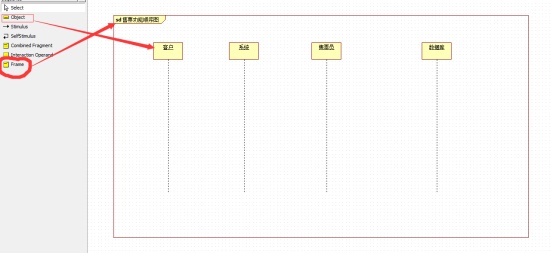

4、加入相应元素,如下图所示,最外面添加的是一个Frame;

staruml软件下载

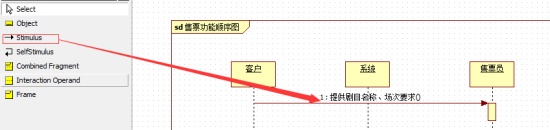

5、添加消息的过程如下所示;

staruml软件下载

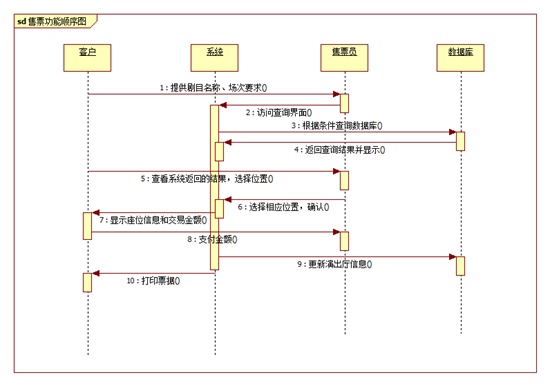

6、按照主功能场景画出的图一步步画出来的图就是这样啦。

staruml软件下载

【staruml软件评测】

StarUML支持UML2.0定义的大多数图,但缺少对象图(object diagram),包图(package diagram),时间图(UML timing diagram)和交互预览图(interaction overview diagram)等功能,虽然对象图和包图完全可以通过类图编辑器画出来。StarUML遵守UML的语法规则,不支持违反语法的动作。

StarUML 支持多种格式的影像文件可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。 StarUML 可以依据类图的内容生成Java、C++、C#代码,也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途,其一是旧有的源码反转成图之后,可以构建UML模型的方式继续将新的设计添加上去;另一项用途是想要解析源码时,可以通过反转的类图来理解,不再需要查看一行又一行的代码,这将节省大量的时间和精力。

另外,StarUML也结合了模式和自动生成代码的功能,方便我们落实设计。
