三菱plc编程软件是一款编程软件。这款软件是由日本公司三菱研发制作的。这款软件使用范围很广，比如Q、QnU、QS、QnA、AnS、AnA、FX等系列可编程控制器，还可以对编程程序进行模拟测试，监控等，它目前可以编写梯形图，指令表，TS,SFC、及FB、Label等。这款软件用于学习是一款很好的软件，它可以提醒你编写程序是否有问题，跟监控plc整体状态。

三菱plc编程软件免费版功能介绍

1、三菱PLC仿真软件提供的设备仿真功能，可以轻松模拟GOT

2、三菱PLC仿真软件拥有多种分析的元件，在通信模拟上功能良好

3、在建立GOT仿真的时候提供硬件配置

4、可以将运行的数据全部显示在主机

5、您的控制设备也是可以通过本软件调试

6、三菱PLC仿真软件拥有调试GOT的图形引导

7、在分析电路方面也是支持的

三菱PLC编程软件特别说明

安装好编程软件和仿真软件后，在桌面或者开始菜单中并没有仿真软件的图标。

因为仿真软件被集成到编程软件GX Developer中了，其实这个仿真软件相当于编程软件的一个插件。

三菱PLC编程软件安装步骤

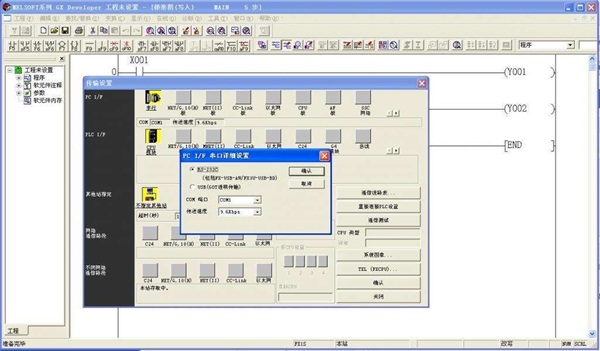

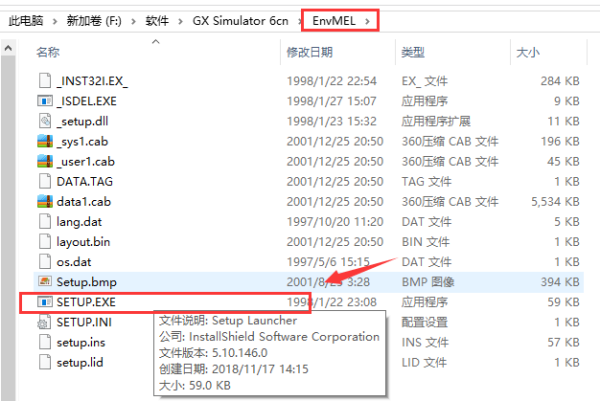

1、首先需要用户在本站下载三菱PLC编程软件安装包，下载完成后得到zip格式的压缩包，鼠标右键点击压缩包选择解压到当前文件夹得到压缩的文件，接下我们需要先运行EnvMEL子目录下的Setup.exe，这样是为了安装的环境。（在安装仿真软件GX Simulator 6c 之前，必须先安装编程软件GX Developer）

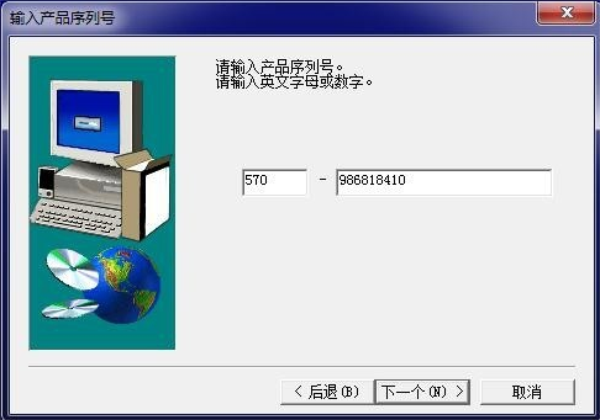

2、安装环境完成后我们在返回上一级，运行根目录下的Setup.exe，在安装过场中会需要输入序列号，用户输入图中的序列号就可以继续安装了，

3、GX Simulator安装好之后，不会在开始菜单或桌面上添加仿真快捷方式，它只会作为GX Developer的一个插件，反映在“工具”菜单中“梯形图逻辑测试启动(L)”功能可用。

安装序列号

570-986818410

998-598638072

三菱PLC编程软件操作指令

编程指令

(部分常用指令)

1、连接指令

ANB AND逻辑块与

ORB OR逻辑块或

MPS 存储操作结果

MRD 从MPS读取操作结果

MPP 从MPS读取操作结果

2、触点指令

LD 逻辑操作开始

LDI 逻辑非操作开始

AND 逻辑乘

ANI 逻辑乘非

OR 逻辑加

ORI 逻辑加非

3、移位指令

SFT 元件移1位

SFTP 元件移1位

4、输出指令

OUT 软元件输出

SET 软元件置位

RST 软元件复位

PLS 在输入信号的上升沿

PLF 在输入信号的下降沿

CHK 软元件输出翻转

5、主控指令

MC 主控开始

MCR 主控复位

6、结束指令

FEND 结束主程序

END 总的程序末尾， 返回第0步

7、其它指令

STOP 停止

NOP 空操作

三菱PLC编程软件免费版使用方法

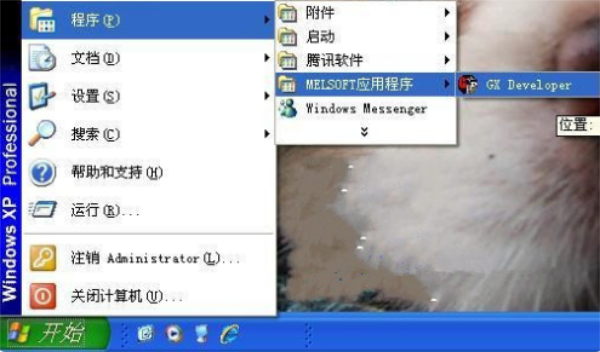

1、首先用户点击桌面左下角的开始选项，在弹出的菜单栏中选择所有程序，然后程序中打开编程软件，如下图所示。

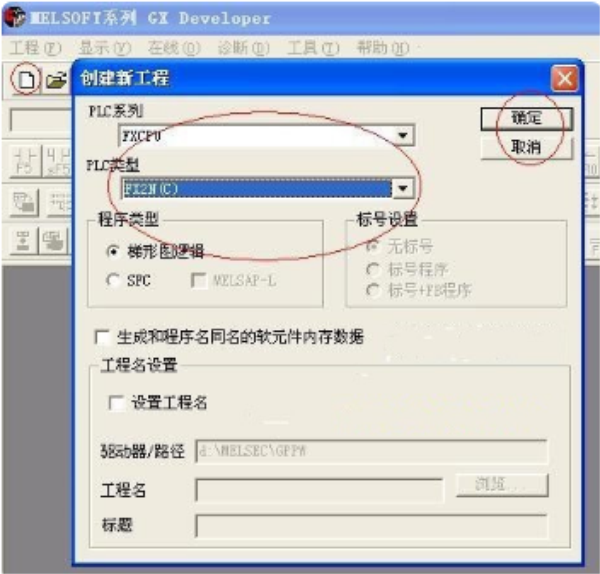

2、用户在启动编程软件GX Developer后，进入到软件主界面，用户可以点击文件选择创建一个“新工程”。可以设置新工程的类型等，设置完成后点击确定。

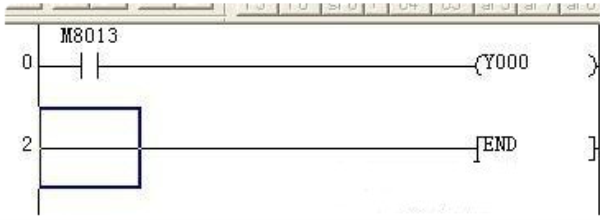

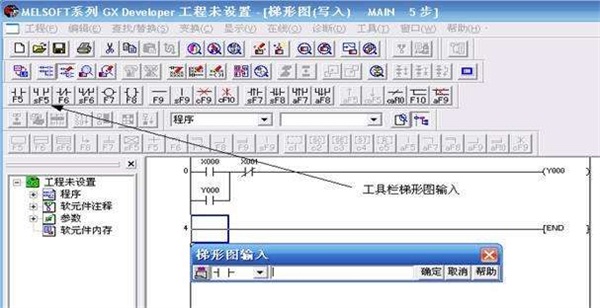

3、创建新工程后，我们再编写一个简单的梯形图，如下图中所示。

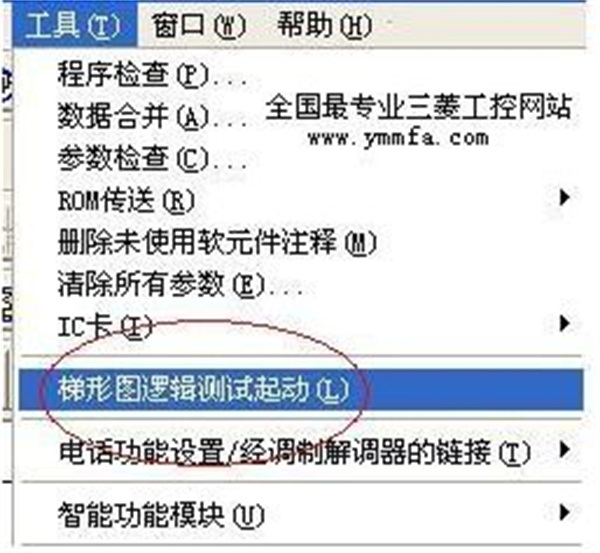

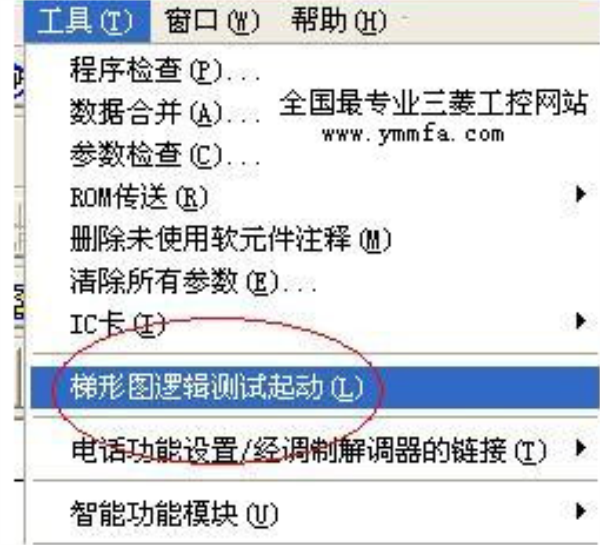

4、然后用户在软件界面点击工具，弹出菜单栏。里面有程序检查、数据合并、参数检查等一些列选项，用户选择梯形图逻辑测试启动选项来启动仿真，如下图所示。

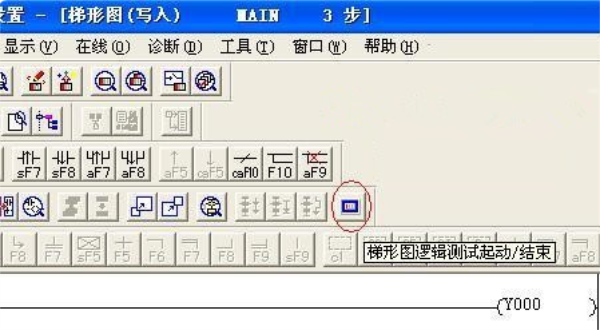

5、用户还可以通过“快捷图标”来启动仿真。如下图所示，找到图中的选项点击就可以了。

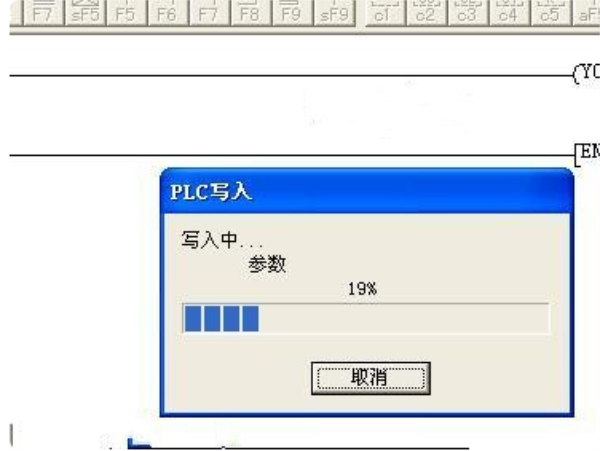

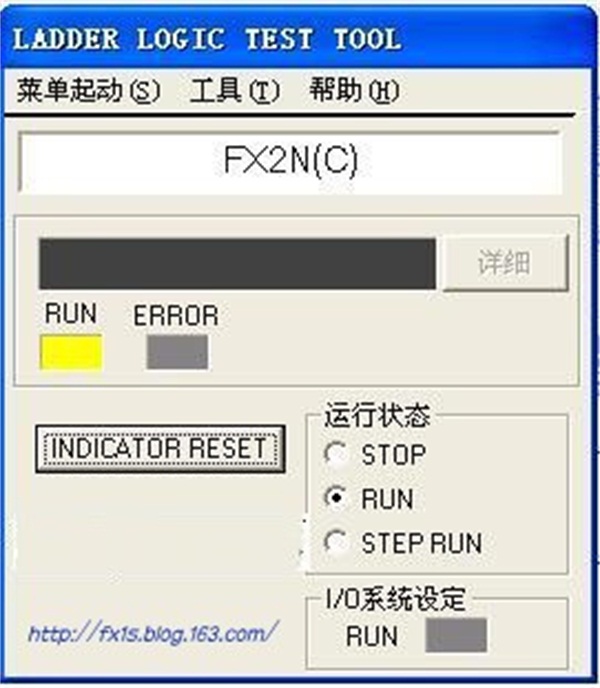

6、启动仿真后，程序开始在电脑上模拟PLC写入过程。

三菱plc编程软件官方下载常见问答：

1、怎么导出梯形图？

答：GX Developer三菱plc编程软件毕竟是一个比较老的软件，导出功能相对单一，所以想要导出你的程序界面只能通过外部的截图方式来保存，你可以下载下面的这些好用的截图工具，将截来的图片复制出来保存在Word文档里就算导出啦。

2、怎么输入指令？

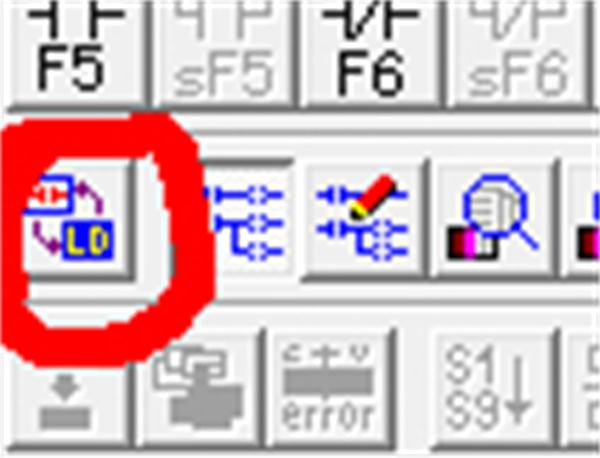

答：输入指令表的快捷按钮在程序窗口的上面的工具栏最左侧有个快捷方式，是梯形图和指令表切换用的，可以找一找，那个图标是一个小框里有一个蓝色的“LD”和一个红色的“-‖-”。

当然了你也可以通过按快捷F8进行指令输入。但是注意错误的格式和或者指令无效是没法输入在界面中的。
