本软件(ART—Advanced RF Toolkit 高级射频工具箱)是在本人编制的
IND2001--空芯线圈电感量计算程序
ATT2001--固定衰减器计算程序
EQQ--振幅均衡程序
FLC--LC谐振计算程序
基础上,把它们集成在一起,并增加了微带线计算、工程常量、上网助手等实用功能,主要是
为了解决CATV无源产品如滤波器、混合器、分支分配器、衰减器等产品设计中一些器件和电
路的计算机辅助设计,可以大大提高产品的研发效率。本软件在珠江三角洲地区的部分CATV
厂得到广泛使用,成了CATV厂电子工程师的必备工具软件之一。
本软件是免费软件,最新版本ART3.02b,具有七大功能模块:
(本软件无需安装,为绿色软件,在某些电脑上可能需要注册附带的TabCtl32.ocx控件)

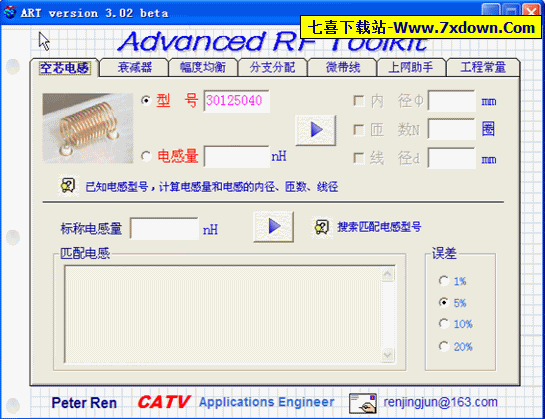

1. 空芯电感
空芯电感,又称空芯线圈、螺旋电感,一般采用漆包铜线在圆棒或其它骨架上紧密缠绕,
然后脱胎而成。
空芯线圈的型号命名:前两位数字为线圈内径,如 30 即内径为3.0mm;后三位数字为线
径,如 040 即线径为0.40mm;中间两位或三位数字为匝数,如 55 即匝数为5.5圈,125 即
匝数为12.5圈。型号前加 L 表示左旋(Left),加 R 表示右旋(Right)
举例:L30125040—表示漆包线径为0.4mm,内径为3mm,匝数为12.5圈的左旋空芯线圈
R25170035—表示漆包线径为0.35mm,内径为2.5mm,匝数为17.0圈的右旋空芯线圈
本软件能够计算规定型号空芯线圈的电感量,还能按你给定的电感量和误差范围搜索匹配
的电感型号和对应的线圈脚距等参数,以做PCB布板参考。
设计滤波器的一般步骤:
① 根据滤波器的性能要求确定滤波器的电路拓扑结构;
② 把滤波器的性能要求和选定的电路结构输入射频仿真软件,由射频仿真软件综合出接近你的要求的实际电路;
③ 按滤波器的性能要求设定优化目标,进行电路优化。优化目标要比实际要求要高一些,因为射频仿真软件是按理想状态来优化的;
④ 优化完成,定电容值,电容一般采用0805或0603的贴片电容,其分布参数较小;
⑤ 定电感型号:把优化后的电路电感值输入本软件,搜索匹配的电感型号。一般情况下,电感内径选Φ3.0mm,线径选Φ0.4mm。线太细,线圈容易变型,线太粗,不好调试。
⑥ 设计PCB
⑦ 装机调试,出样机。
2. 衰减器 此部分功能在CATV分支器(Tap)、衰减器(Attenuator)设计中较常用。
本软件能够计算的衰减器类型有三种:T型、П型和桥T型
能够根据输入阻抗、输出阻抗和衰减量计算出相应衰减器的电路电阻值;
也能够根据给定衰减器的电路电阻值计算出输入阻抗、输出阻抗和衰减量等参数。
3.幅度均衡
此部分功能主要用于双向干线放大器级间的振幅均衡电路计算。我们知道,由于滤波器元件品质因数Q不够大,会在截止范围内使频率响应下凹或变圆滑,
使滤波器拐角处的插入损耗增大。幅度均衡技术就是用于截止频率附近补偿下凹的频率响应。
4. 分支分配
此部分能够进行CATV分支器、分配器的参数计算,作为实际设计时的辅助参考。
5. 微带线
此部分有四种功能:
① 微带线特性参数计算;
② 直导线的电感量计算;
③ LC谐振电路中,电感L、电容C、频率F三个参数之间的计算;
④ 附加功能“局网飞鸿”,用于局域网内的信息传递(发送)。
Win2000,WinXP系统可自动接收,Win98,WinMe系统用程序Winpopup.exe接收。
6. 上网助手
此部分把本人常用的网址列在了这里,方便上网。网际搜索功能可以让你不用登录专门
的搜索网站,直接在这里输入关键词,按“搜索”即可。
7. 工程常量
此部分罗列了一些工程常量、工程术语、CATV常用缩略语、电磁波谱、美国线规等。换算宝典可以进行:驻波比和反射损耗的相互换算
dBm和dBuV的相互换算
摄氏度℃和华式度℉的相互换算
国际单位mm和英制单位mil的相互换算
