protel99se这是一款电子原理图设计工具。它的功能非常强大，且操作方式十分简单，为广大学生提供了课后实践学习的平台。它内置了超级全面的PCB封装库，让用户根据需求进行搜索就能够找到想要的元器件，非常方便。如果你也是电子行业的用户，那么来下载这款软件是一个很不错的选择，它不仅可以作为学习使用，还可以作为真正的PCB软件来使用。

protel99se中文版这款软件将全面的厂商芯片数据跟封装库相结合，为用户在打造一个最全面的学习平台。有需要的小伙伴赶紧来下载这款软件吧。

protel99se功能介绍

1.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2.原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3.检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4.同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5.建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6.原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7.布线设计

protel99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8.信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

protel99se官方版安装步骤

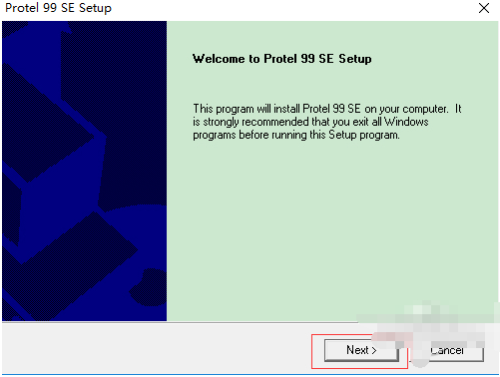

1、双击Protel99se安装包，进入到Protel99se的安装界面

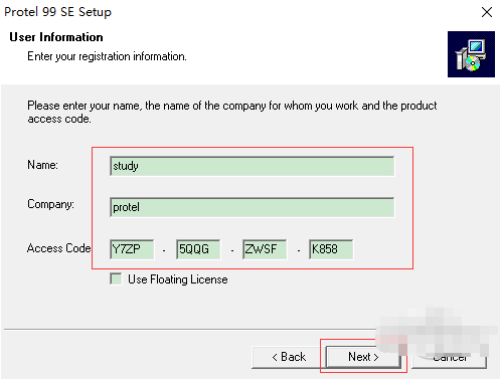

2、根据用户信息填写名字、公司等

3、根据个人情况进行自定义安装，并且等待进度条

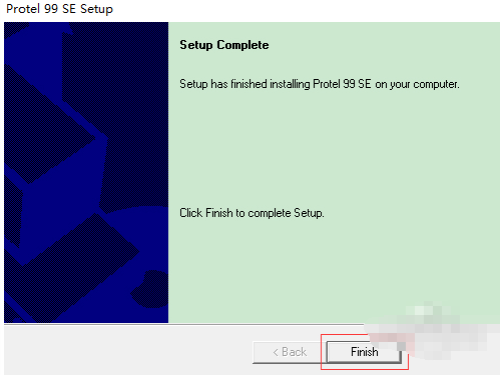

4、完成安装，即可进入软件使用Protel99se

protel99se使用方法

一.protel99se汉化教程

1、先将C:WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

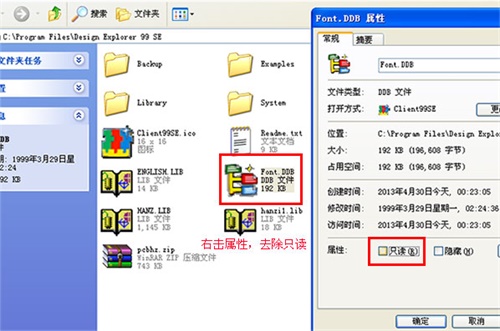

2、然后安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

3、再安装国标码库：将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

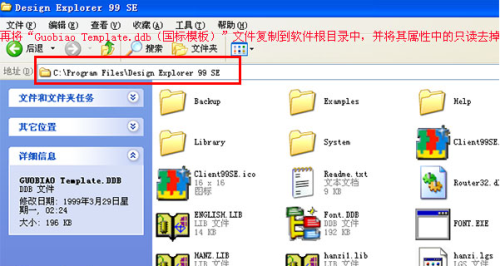

4、再将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

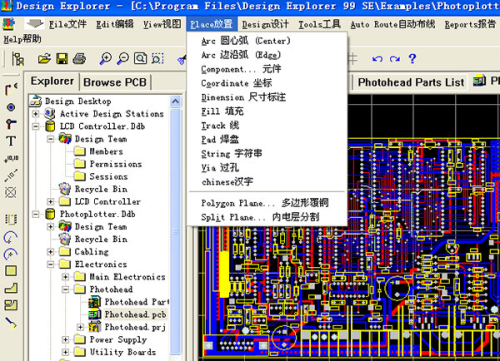

5、汉化完成，打开桌面上的protel99se中文版图标，即可正常使用。

protel99se中文版快捷键

Enter 选取或启动

按住鼠标右键移动整个浮动窗口

Esc 放弃或取消

F1 启动在线帮助窗口

Tab 启动浮动图件的属性窗口

Pgup 放大窗口显示比例

Pgdn 缩小窗口显示比例

End 刷新屏幕

Del 删除点取的元件（1个）

Ctrl+Del 删除选取的元件（2个或2个以上）

X+A 取消所有被选取图件的选取状态

X 将浮动图件左右翻转

Y 将浮动图件上下翻转

Space 将浮动图件旋转90度

Ctrl+Ins 将选取图件复制到编辑区里

Shift+Ins 将剪贴板里的图件贴到编辑区里

Shift+Del 将选取图件剪切放入剪贴板里

Alt+Backspace 恢复前一次的操作

Ctrl+Backspace 取消前一次的恢复

Ctrl+G 跳转到指定的位置

Ctrl+F 寻找指定的文字

Alt+F4 关闭protel

Spacebar 绘制导线，直线或总线时，改变走线模式

V+D 缩放视图，以显示整张电路图

V+F 缩放视图，以显示所有电路部件

Home 以光标位置为中心，刷新屏幕

Esc 终止当前正在进行的操作，返回待命状态

Backspace 放置导线或多边形时，删除最末一个顶点

Delete 放置导线或多边形时，删除最末一个顶点

Ctrl+Tab 在打开的各个设计文件文档之间切换

Alt+Tab 在打开的各个应用程序之间切换

A 弹出Edit\Align子菜单

B 弹出View\Toolbars子菜单

E 弹出Edit菜单

F 弹出File菜单

H 弹出Help菜单

J 弹出Edit\Jump菜单

L 弹出Edit\Set Location Makers子菜单

M 弹出Edit\Move子菜单

O 弹出Options菜单

P 弹出Place菜单

Q PCB中mm/mil单位切换

R 弹出Reports菜单

S 弹出Edit\Select子菜单

T 弹出Tools菜单

V 弹出View菜单

W 弹出Window菜单

X 弹出Edit\Deselect菜单

Z 弹出Zoom菜单

左箭头 光标左移1个电气栅格

Shift+左箭头 光标左移10个电气栅格

右箭头 光标右移1个电气栅格

Shift+右箭头 光标右移10个电气栅格

上箭头 光标上移1个电气栅格

Shift+上箭头 光标上移10个电气栅格

下箭头 光标下移1个电气栅格

Shift+下箭头 光标下移10个电气栅格

Ctrl+1 以零件原来的尺寸的大小显示图纸

Ctrl+2 以零件原来的尺寸的200%显示图纸

Ctrl+4 以零件原来的尺寸的400%显示图纸

Ctrl+5 以零件原来的尺寸的50%显示图纸

Ctrl+F 查找指定字符

Ctrl+G 查找替换字符

Ctrl+B 将选定对象以下边缘为基准，底部对齐

Ctrl+T 将选定对象以上边缘为基准，顶部对齐

Ctrl+L 将选定对象以左边缘为基准，靠左对齐

Ctrl+R 将选定对象以右边缘为基准，靠右对齐

Ctrl+H 将选定对象以左右边缘的中心线为基准，水平居中排列

Ctrl+V 将选定对象以上下边缘的中心线为基准，垂直居中排列

Ctrl+Shift+H 将选定对象在左右边缘之间，水平均布

Ctrl+Shift+V 将选定对象在上下边缘之间，垂直均布

F3 查找下一个匹配字符

Shift+F4 将打开的所有文档窗口平铺显示

Shift+F5 将打开的所有文档窗口层叠显示

Shift+单左鼠 选定单个对象

Ctrl+单左鼠，再释放ctrl 拖动单个对象

Shift+Ctrl+左鼠 移动单个对象

按Ctrl后移动或拖动移动对象时，不受电气格点限制

按Alt后移动或拖动移动对象时，保持垂直方向

按Shift+Alt后移动或拖动移动对象时，保持水平方向

按*号键可以进行电路顶层和底层的切换

按+、-键可以进行电路相邻层的切换

shift+s 在PCB层间切换

protel99se官方版常见问题

一、怎样将原理图中的所有元件编号重置

把有编号的元件重置为?

Tools——Annotate——Reset designators——OK

重新编号，先变?再编号!

Tools——Annotate——All parts——ok

若是层次原理图

在母图中点击Tools——Annotate将Options标签下的Current Sheet Only 项的小勾去掉。

然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK

二、定义元件的默认属性U?

在左手边的页面显示顶部保存图标下面选择Browse SchLib

在中间的Group中点击Description在弹出的Component Text Fields

的对话框中选择Designator，在Default中填写U?即可Footorint为封装。

三、画元件封装时转换mm与mil单位

按键盘按键q

四、常用直径尺寸的密尔与毫米换算如下

1.0mil = 0.025mm===>1mm = 40mil

1.2mil = 0.030mm

1.25mil = 0.032mm
