PCB板设计软件中文版是一款十分好用的在线PCB设计工具，一款能让每一个用户都能在软件中一站式完成图纸的设计，在这里一站式实现最简单的图像文件的制作。PCB板设计软件Altium有着丰富的设计工具栏，用户可以在这任意选择，多种工具让你的PCB图纸制作更简单。

PCB板设计软件win版提供了AD正式版，全新的改进更快效果更佳的自动交互式布线技术，这个特性从AD引入，现在在算法上效率得到了极大的提升。

PCB板设计软件中文版特色

互联的多板装配

多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 – 显示更快速，更直观，更逼真。

时尚的用户界面体验

全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

强大的PCB设计

利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

快速、高质量的布线

视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

实时的BOM管理

链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

简化的PCB文档处理流程

在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

Altium Designer 性能改进

AD软件资源占用太厉害，对于复杂的PCB，连吃鸡都能轻松驾驭的电脑多面AD都会卡顿的受不了，特别是AD17。

层次式 & 多通道设计

层次式设计环境允许将设计划分为各个可托管的逻辑模块（方块图），并在顶层设计图纸中将这些方块图连接在一起(例如：电源模块、模拟前端处理模块、处理器、IO接口、传感器等)。

自动交叉探测

通过在原理图和PCB之间交叉探测设计对象，在多个项目文件间快速浏览。

PADSLogic 导出器

通过PADSLogic导出功能，可以节省将设计文档从Altium Designer输出到 PADS的时间。在Altium Designer 中设计最先进的板子布局，然后即可将原理图和板子布局转换到您PADSLogic的工作区。

PCB板设计软件中文版的设计规则导出导入

导出步骤：

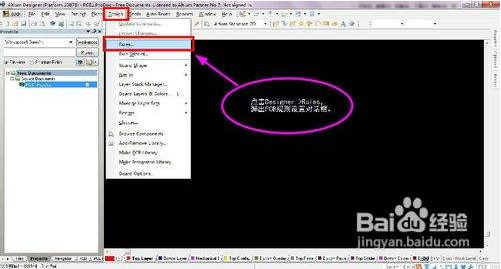

打开软件，进入PCB编辑界面。点击菜单Designer——rules。

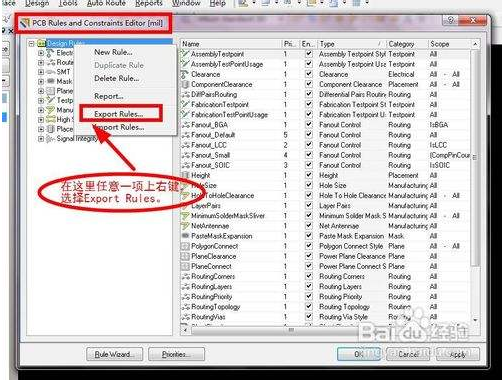

在弹出的对话框中左侧栏目任意一项上点击右键，选择Export Rules。

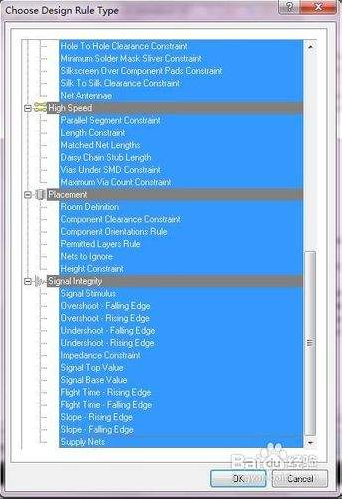

按住Ctrl+单击，选择需要导出规则的项目。

或按shift+单击开始一项和最后一项连续选择多个。

或按Ctrl+A，全选。点击OK确定。

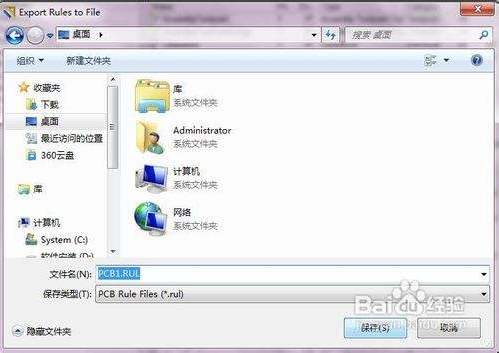

选择位置保存。

?导出完成了。?

END

PCB规则导步骤入：

操作基本与上面相同，只需第二步中选择Import Rules即可。

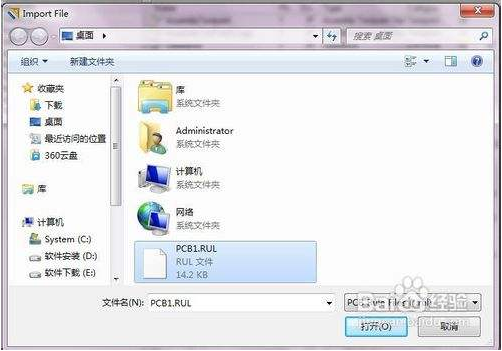

?选择要导入的文件。选中并打开。

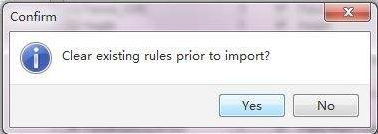

?弹出确认（confirm）对话框。选择Yes。

?导入完成了。?

PCB板设计软件中文版导出器件清单

首先，开启我们的Altium Designer软件，

打开我们的原理图文件，如图所示；

此时我们的原理图已经绘制完成了，选中菜单栏的“Reports”->“Bill of mmaterial”选项，如图所示；

选中后，跳出图中窗口，如图所示，可以看到我们器件；

设置我们要输出的文本类型，如图所示；

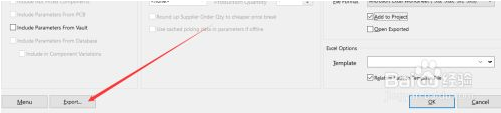

设置完成后选中左下角的“export”选项，如图所示；

如图即为我们导出的器件清单。
