crownCAD作为国内首款完全依托云架构打造的三维CAD产品，是面向机械制造与产品设计领域用户的专业应用，可与CrownCAD Web端配合实现在线浏览与协同设计功能，主要服务于研发设计和协同制造环节。它不仅具备传统CAD软件的数据转换、零件设计、装配、工程图绘制等基础功能，还创新性地支持多用户在线协同设计、特征级细颗粒度版本管理、项目分享及协同评审等，能显著提升用户的协同设计效率。此外，软件支持多终端同步，覆盖电脑、PAD、智慧屏等设备，用户无论身处何地、使用何种终端，都能随时开展产品设计与协同分享。尤为值得关注的是，crownCAD的云上设计是其核心特色，基于先进云架构，它开启了“云端设计，协同分享”的国产三维CAD云时代，为我国工业领域打造出具有革命性、标志性与引领性的工具软件。

软件功能

1、支持撤销和重做。

2、支持强大的CAD图层和布局管理。

3、支持三维查看与视角控制。

4、支持图纸内文本查找与定位。

5、支持借助多指触控操作来实现平移、缩放、捕捉以及极轴追踪功能，操作便捷高效。

6、支持直线、多段线、圆、文字等CAD绘制功能。

7、支持复制、移动、旋转、镜像等CAD编辑功能。

8、支持云线、标注、图片、语音等CAD注释功能。

9、支持线性、半径、角度、坐标等CAD标注功能。

10、支持插入图块，以及修改属性块的属性。

11、支持局部放大镜和“上一点”提示。

crownCAD使用指南

一、项目管理

登录账号后，进入项目管理界面，默认显示的是“我的项目”界面，这里会呈现自己创建的项目和文件夹，同时该界面还支持排序、导入、新建以及对已创建项目进行管理等操作。

1、排序方式：可选择“创建时间”“名称”“类型”“最近编辑时间”进行排序。

2、导入： 点击“导入”，显示当日可用的导入次数，在文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在项目管理界面导入的文档自动创建一个项目，项目中显示导入的文档。）

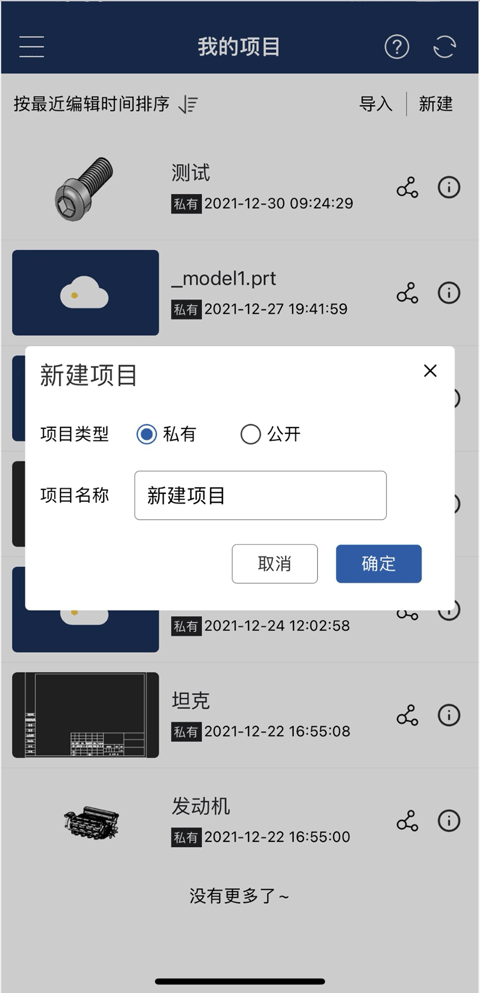

3、新建操作：点击界面上的“新建”按钮后，底部会弹出新建选项菜单，从中可选择创建新项目或新文件夹。当选择新建项目时，还能进一步将项目类型设置为私有或公开；并且在新建项目的过程中，系统会默认自动生成一个空白的零件文档和一个空白的装配文档。

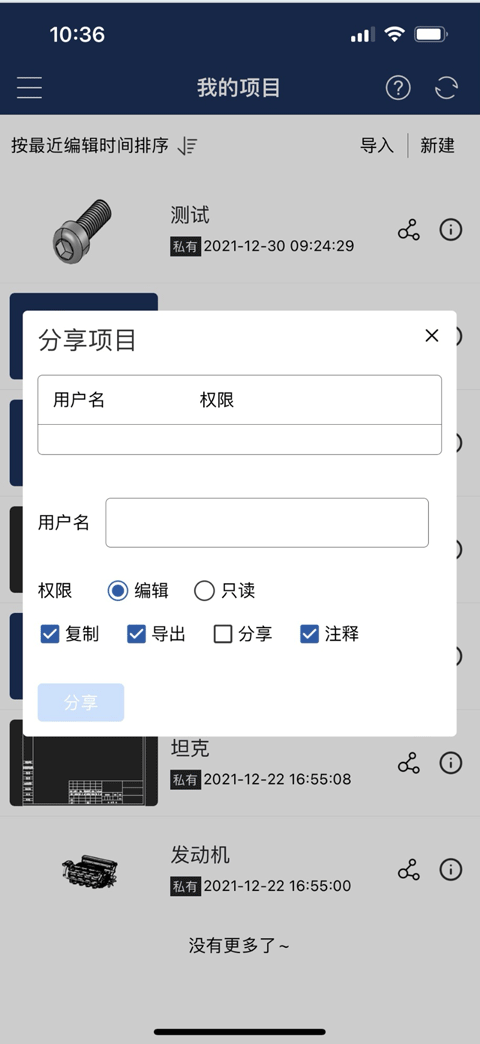

4、分享：点击“分享”按钮后，会弹出分享界面，在该界面中输入被分享者的用户名、权限等信息，就能完成分享操作。

5、详情：点击“详情”按钮，会弹出详情面板。该面板展示项目或文件夹的详细信息，具体包含项目/文件夹名称、所有者、最近编辑时间、标签、点赞情况以及副本信息。

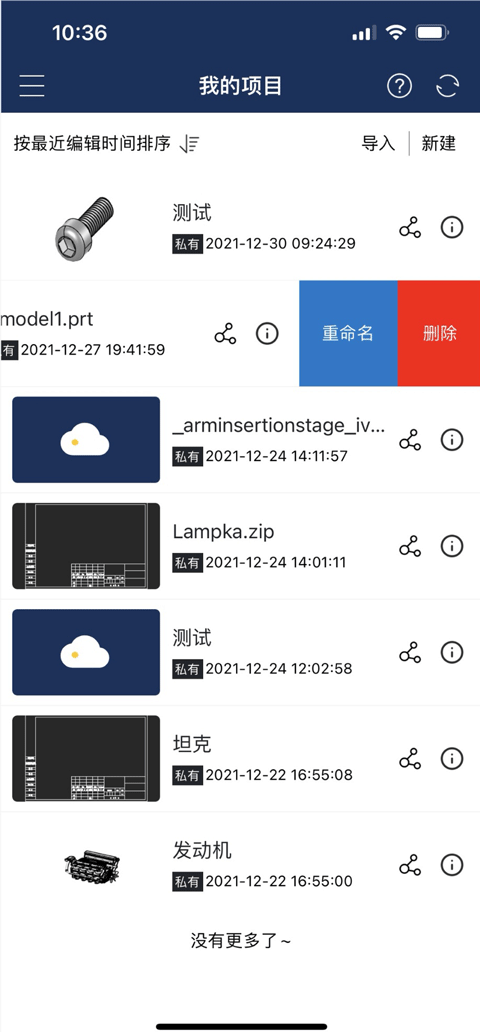

6、右滑菜单：右滑菜单包含对项目或文件夹进行重命名、删除的功能选项。

7、我的项目：显示自己创建的项目和文件夹。

8、已与我分享：显示被分享的项目。

9、公开项目：所有用户在CrownCAD平台上创建的公开项目。

10、扫一扫：登录CrownCAD网页端时，可通过扫码方式完成登录。

11、指导教程：可查看CrownCAD web产品的指导教程视频。

12、帮助手册： 查看CrownCAD 的帮助手册。

13、问题反馈： 欢迎向我们反馈应用问题及建议。

14、设置： 账号绑定、关于我们、退出登录、注销账号。

二、文档管理

文档管理模块对当前项目内的所有零件、装配体、工程图、文件夹等文件资源进行集中化管理。当用户在项目管理界面中点击任意一个项目时，系统会直接跳转至该项目对应的文档管理页面。

文档管理界面提供导入、排序、显示等命令。

1、导入： 点击“导入”，显示当日可用的导入次数，在文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在文档管理界面导入的文档显示在当前文档中。）

2、排序： 按照“创建时间”、“名称排序”。

3、显示功能：能够依据文档的类型，选择仅显示装配内容、仅显示零件内容，或者将装配和零件全部显示出来。

三、通用命令

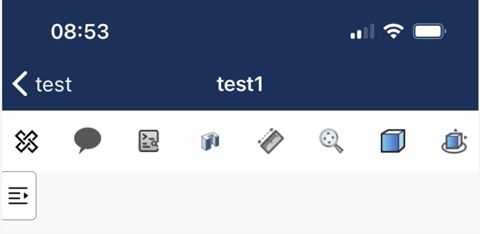

在零件文档或装配文档里，通用命令是一致的，主要包含注释、质量属性、评估、视图、渲染等内容。

1、协作

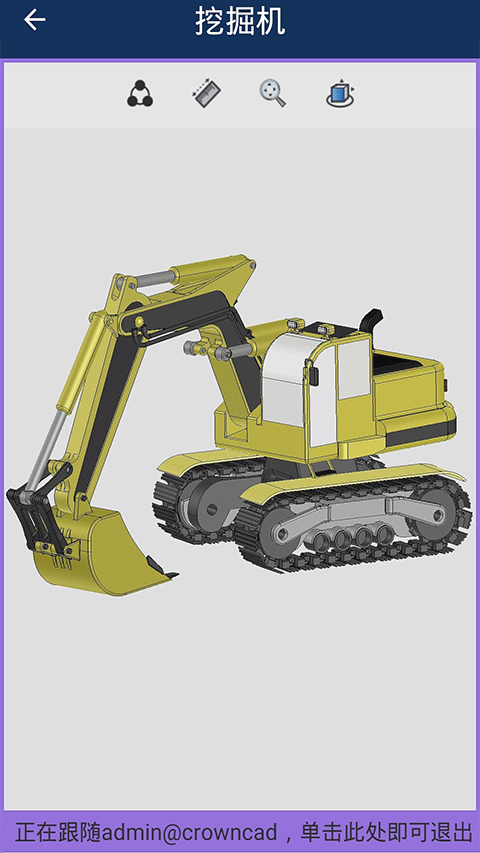

协作：该命令在多人同时打开同一文档时显示，点击后显示当前打开该文档的账号名称，可选择是否跟随。

详情可查看共享协作。

2、注释

注释：可对当前文档添加注释或回复，以此与该项目的所有者或被分享者开展文字交流。

3、质量属性

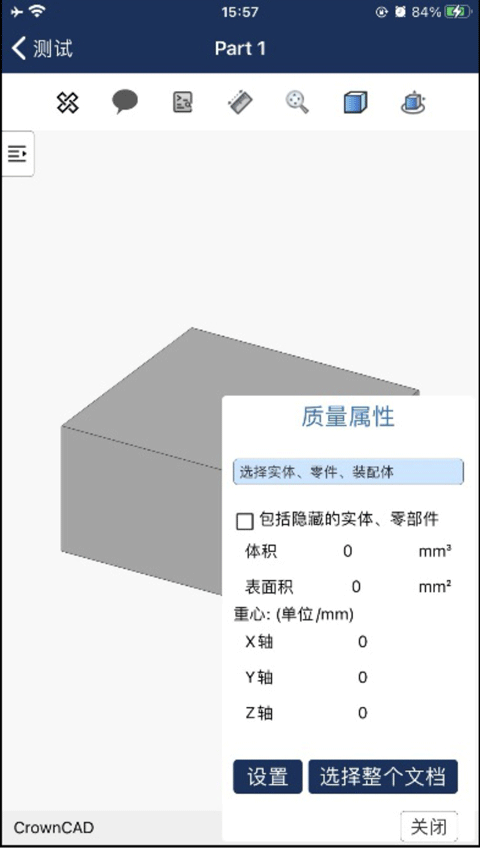

质量属性：计算模型的体积、面积、重心。

打开质量属性对话框时，系统默认会对整个文档的质量属性进行计算，无论是零件文档还是装配文档都是如此，具体可参考下图。

各控件说明：

拾取框在零件文档里可选择一个或多个实体，在装配文档中则能选择一个或多个零件或子装配。

包括隐藏的实体、零部件：勾选此选项后，系统会将隐藏的实体纳入计算范围。

体积、表面积、重心：所选取实体的体积、表面积、重心，其中不包含曲面。

设置：能够根据实际需求，对计算参数的单位、精度以及表示方式进行相应的设置。

选择当前文档：计算该文档里所有实体以及子零部件的质量属性。

四、剖视图

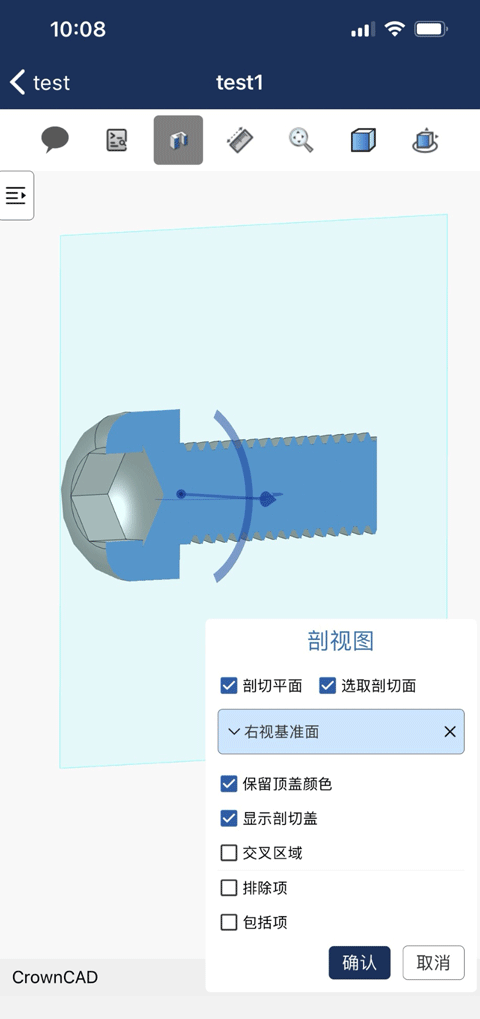

剖视图：执行剖切操作，选定剖切面后，即可呈现模型的剖视图。

各控件说明：

选择剖切面：勾选该选项后，能够选择一个或多个实体面、平面、基准面；若不勾选，则无法进行剖切面的选择。

保留顶盖颜色：不同的剖切面显示不同的颜色。

显示剖切盖：用指定颜色呈现剖面效果。若不勾选此项，就能看到模型内部结构。

交叉区域：分区显示由选定基准面或面的交点与模型的边界框共同确定。若不进行选择，则会呈现剖面视图的平面。

排除项：所选实体将不再进行剖切。

包括项：所选实体将进行剖切。其他实体不进行剖切。

再次点击，退出剖视图。

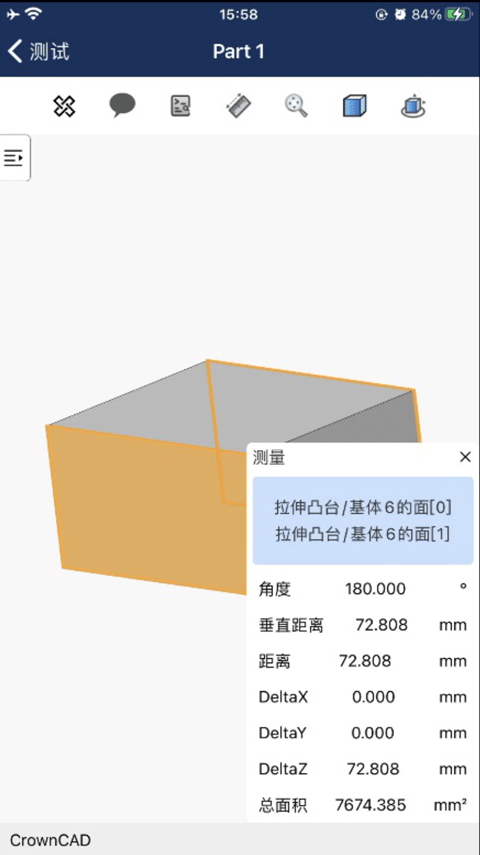

五、测量

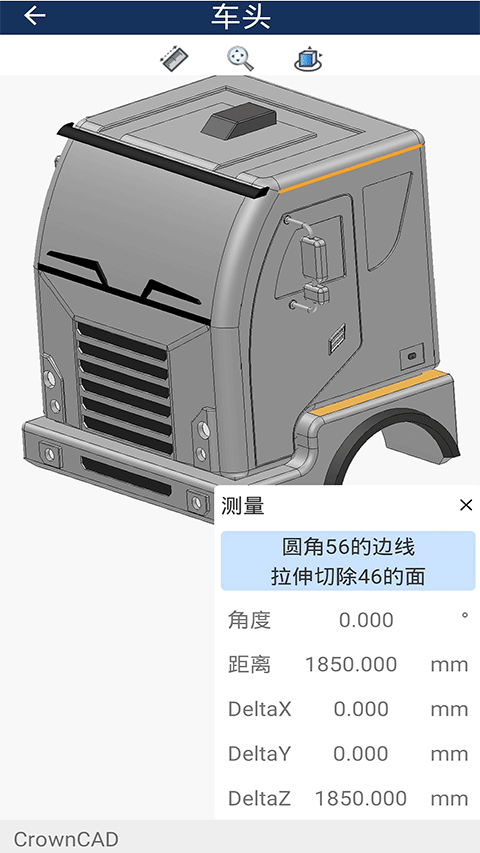

测量实体边线、圆、两元素距离。

当在视口中拾取元素时，测量面板会显示对应的距离等信息，具体显示内容如下。

1、自适应

调整放大或缩小的视口范围以查看整个模型。

2、渲染模式

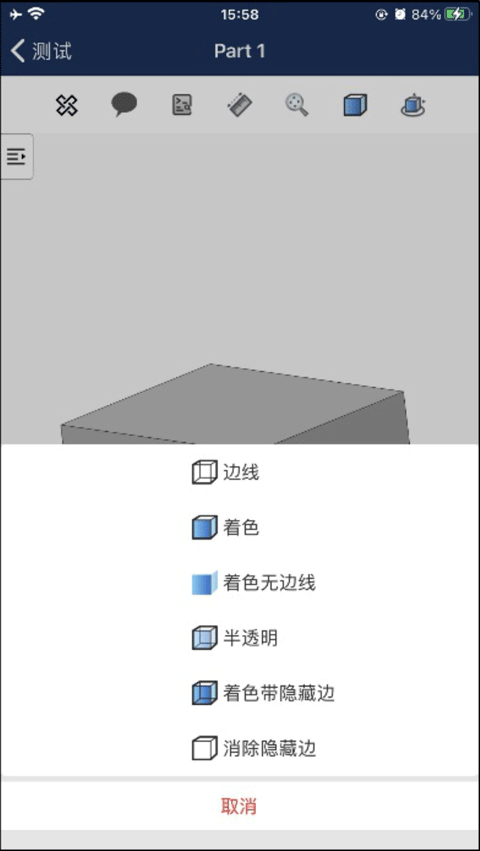

设置零部件的渲染样式，其显示效果如下图所示，默认情况下呈现为着色样式。

3、视图方向

可以借助视图方向的快捷方式来查找相机视图，从而快速确定视图方向。

六、零件

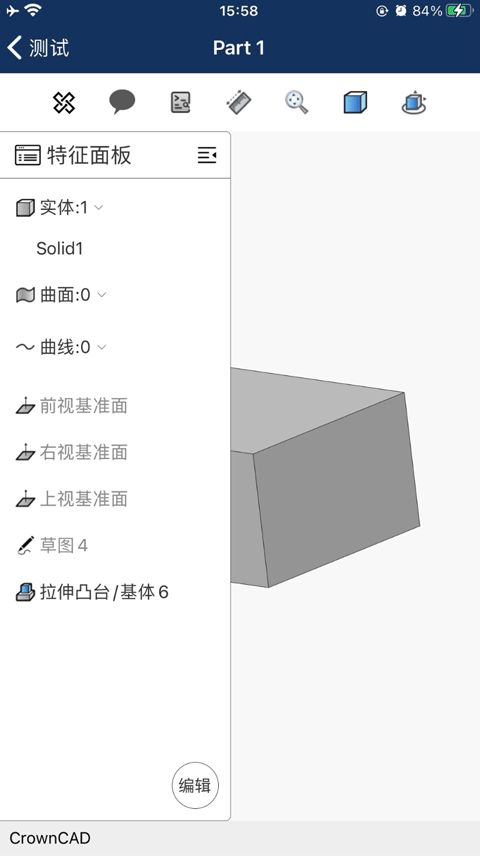

除通用命令外，零件界面中，显示零件的特征面板。

特征面板：展示当前零件的构成、基准面以及建模特征，用户能够选择特征的显示或隐藏。目前暂不支持对零件进行编辑，若需编辑零件，可通过浏览器端来完成零件的编辑操作。

软件优势

1、快速高效：可顺畅打开天正建筑及AutoCAD全版本格式的dwg二维与三维图纸；

2、精准工具：配备测量、标注、捕捉、绘制等多种专业编辑功能；

3、便捷分享：支持微信、QQ、微博等平台的传输功能，图纸交流不再有阻碍；

4、完整显示：首创的浩辰云字体技术可精准呈现图纸信息，让用户不再受乱码问题的困扰。

5、即时反馈：专业技术客服在线实时解答，迅速回应咨询问题。

6、一键同步：浩辰云存储空间，电脑图纸轻松同步；

更新日志

v5.6.10版本

【优化】UI更新
